Микротвердомеры QNESS 10/60 A+
Лабораторные твердомеры последнего поколения устанавливают новые стандарты, объединяя:
Прецизионные измерения по методам Виккерса, Кнупа, Бринелля и Роквелла
Микроскопию высокого уровня без компромиссов в точности
Исключительное удобство эксплуатации
Инновационная оптическая система
-
Цветная камера нового поколения
-
100% воспроизводимость результатов
-
Высокая надежность каждого измерения

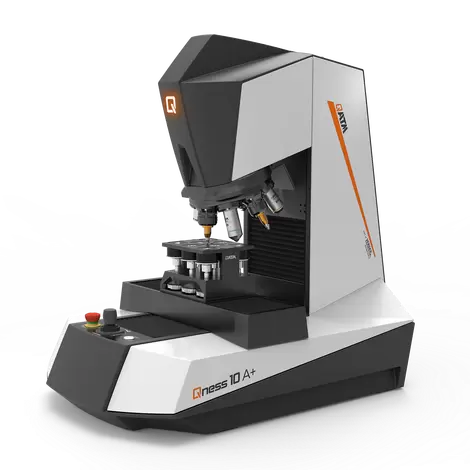

Флагманская модель Qness 10/60 A+
-
Полная автоматизация процесса измерений
-
Прецизионное позиционирование по всем трем осям (XYZ)
-
Гибкие схемы перемещений для тысяч точек анализа
-
Максимальная производительность без участия оператора
Интеграция с IoT-платформой Verder Scientific
-
Удаленный мониторинг в реальном времени
-
Мгновенные уведомления о статусе измерений
-
Автоматическое резервное копирование данных
-
Беспроводные обновления программного обеспечения
Qness 10/60 – это идеальный симбиоз передовых технологий измерения твердости и цифровых решений для современной лаборатории.
Твердомер Qness 10/60 A+ – ключевые преимущества
Высокоточные измерения с полной автоматизацией
-
Широкий диапазон нагрузок: от 0,25 г до 62,5 кг
-
Комплект Ready to Test в базовой поставке:
-
Алмаз Виккерса с двойной сертификацией (ASTM + DAkkS)
-
Оптика 5x / 20x / 50x для различных методов анализа
-
Передовая автоматизация и управление
-
8-позиционная динамическая турель для быстрой смены инденторов
-
Программное обеспечение Qpix Control2 с 3D-интерфейсом
-
Модуль микроскопии INSPECT (активируется по необходимости)
-
Полностью автоматический цикл измерений и анализа (без участия оператора)
Прецизионная система позиционирования
-
Контроль по осям XYZ с прямой оптической системой измерения
-
Точность позиционирования стола: ±2 мкм
-
Только в версии A+:
-
Камера образца с автоматическим захватом изображения (поле зрения 52×39 мм)
-
Qness 10 / 60 A+
Революционная оптическая система
Разработанная и производимая компанией QATM собственная система линз устанавливает новые стандарты. Она обеспечивает кристально четкое изображение для испытаний на твердость, а благодаря освещению по Кёлеру с использованием белого светодиодного света и моторизованной диафрагмы создает идеальную контрастность — даже при высоком увеличении.
Опытные металлурги подтверждают, что качество изображения Qness 10 / 60 A+ во всех аспектах сопоставимо с продвинутыми микроскопами ведущих производителей. Современная концепция и новые линзы в оптической системе позволяют этому прибору полностью соответствовать даже самым строгим требованиям «определения испытательной системы» в соответствии с DIN EN ISO 6507-1/2:2018.
8-позиционный держатель образцовСовершенство в полной автоматизации
Держатели образцов QATM предназначены для обеспечения максимальной производительности. Предметные столы приборов «A» и «A+» имеют достаточно пространства для 8-позиционного держателя образца в стандартной комплектации; можно одновременно использовать до двух держателей при оснащении опцией увеличенного стола 300 мм.
Характеристика | Значение |
---|---|
Диапазон испытательных нагрузок | Qness 10 A+: 20 gf - 10 kgf (0,196 - 98,07 Н) Qness 60 A+: 0,25 gf - 62,5 kgf (0,00245 - 612,92 Н) |
Метод измерения | Виккерс, Кнуп, Бринелль, Роквелл (опция) |
Последовательность измерения | Полностью автоматизированная / электронное приложение нагрузки |
Z-ось | Динамическая, автоматизированная (CAS-Technic) |
Ход по оси Z | 150 мм (5,91"); Опция: 260 мм (10,2") |
Тестовое пространство по горизонтали | 170 мм (6,69") |
Позиции турели | 8-позиционный моторизованный сменщик инструментов Макс. 3 модуля для испытаний твёрдости, макс. 7 линз |
Система камер | 5 Мп CMOS цветная, USB 3.0 |
Оптическая система | Прямой микроскоп с освещением Кёлера |
Апертурная диафрагма | Моторизованная |
Объективы | XLED 2x, 2,5x, 5x, 10x, 20x, 50x, 100x |
Типы линз | Стандартные (Ахроматы) и Высококачественные (Полуапохроматы) для тестирования твёрдости и микроскопии XLED для оптимизированного тестирования по Бринеллю |
Поле зрения | 0,074×0,055 мм (100x) до 2,80×2,10 мм (XLED 2) |
Обзорная камера | 5 Мп CMOS цветная, USB3.0 52×39 мм (2,05×1,54") |
Координатный стол XY | Автоматический крестовый столик |
Размер стола | 150×120 мм (5,91×4,72"); Опция 300×120 мм (11,8×4,72") |
Точность позиционирования | ±2 мкм |
Ход столика | X 150, Y 150 мм (5,91×5,91"); Опция: X 300×Y 150 мм (11,8×5,91") |
Элементы управления | Аварийный стоп, Кнопка пуска, Джойстик X/Y/Z |
Программное обеспечение | Qpix Control2 |
Макс. вес образца | 50 кг (110 фунтов) |
Вес оборудования | 60 кг (132,3 фунта) |
Базовая комплектация | Индентер Виккерс ASTM + DAkkS; Линзы 5x, 20x, 50x |
Интерфейсы | 1×USB 3.0 |
Питание | 100-240 В ~1/N/PE, 45-65 Гц |
