Протяжной гидравлический станок TE-UV2

Автоматизированный гидравлический станок для нанесения U- и V-образных концентраторов напряжений для испытаний на ударную вязкость по методу Шарпи

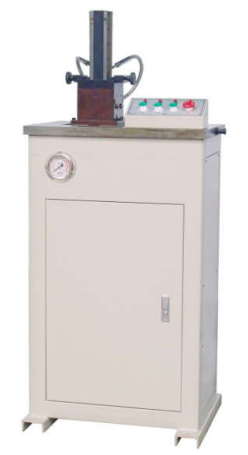

Автоматизированный гидравлический станок TE-UV2 для нанесения U- V-образных концентраторов напряжения для испытания на ударную вязкость по методу Шарпи представляет собой напольный станок с механическим приводом и поворотным колесом.
Протяжка приводится в движение гидравлическим приводом. Смазка протяжки производится автрматически.
Тип и размеры концентраторов соответствует основным международным (европейским. американским) стандартам и российским ГОСтам: ГОСТ 9454, ISO 148, ASTM E23.

Кол-воДОБАВИТЬ В ЗАЯВКУ

Данная машина предназначена для подготовки образцов, используемых при проведении испытаний на ударную вязкость. Машина за один проход вырезает на образце надрез типа "V" в соответствии со стандартами ASTM E23, ISO148, или типа "U" согласно стандартам “DIN 50115 и ISO83, для проведения испытания на ударную вязкость по Шарпи для металлических материалов”. Одновременно она обладает такими преимуществами, как высокая точность, долгий срок службы, низкий уровень шума и лаконичный внешний вид.

Технические характеристикиПринадлежности

Характеристики	Значение
Модель и тип	TE-UV2, автоматизированный, гидравлический
Смазка протяжки	автоматическая
Ход ножа, мм	340±10
Скорость перемещения ножа, мм	2...3
Объем масла для гидравлической станции, л	20 л
Размер образцов	10 х 10 х 55, 10 х 7,5 х 55, 10 х 5 х 55
Твердость образцов	≤40 HRC
Тип и размеры выполняемых надрезов, мм V-тип U2-тип	глубина 2 мм, радиус 0,25±0,025 мм глубина 2 мм, ширина 2 мм, радиус 0,25±0,05 мм
Габаритные размеры, мм	600 х 500 х 1200
Параметры питания	380 В±10% переменного тока, 50 Гц
Потребляемая мощность, кВт	500 Вт
Масса, кг	150
