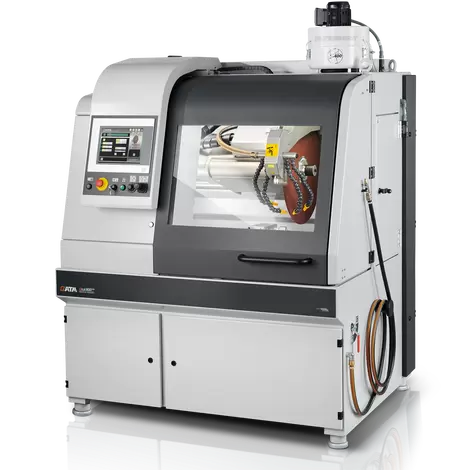

Режущий робот QCUT 600 BOT
Робот для резки Qcut 600 BOT открывает новые возможности благодаря своим 5 осям (X-, Y-, Z-, B-, C-оси), а большой рабочий стол (Ø 600 мм) открывает новые возможности применения. Автоматическое перемещение (ось X) и поперечная резка (ось Y) достигают скорости до 80 мм/сек благодаря высокодинамичным приводам. Поворотный стол (ось B) имеет диапазон поворота 360° и может быть модульно расширен дополнительной осью вращения (ось C - диапазон поворота комбинированных осей: ось B: 200° / ось C 360°). Защитный кожух отрезного диска направляется параллельно во время резки, чтобы увеличить режущую способность отрезного диска. Большая раздвижная и боковая дверца с предохранительным замком при движении отрезного диска обеспечивает наилучший доступ к большому столу станка. Рециркуляционное охлаждение и автоматическая централизованная смазка встроены в корпус машины из прочной стальной конструкции. Qcut 600 BOT также может быть оснащен блоком ленточного фильтра в качестве альтернативы рециркуляционному блоку охлаждения.
Преимущества оборудования
- Высочайшая степень автоматизации с динамическим измерением отрезного круга и автоматической настройкой параметров резки
- Визуальное руководство по меню для простого программирования
- За один процесс можно произвести любое количество отрезов на нескольких деталях.
- Сложные последовательности резки стали проще - вращение стола станка устраняет необходимость в трудоемкой переустановке заготовок (запатентовано)
-
Возможность расширения за счет дополнительной поворотной оси, которую можно адаптировать модульно
- Неограниченные возможности зажима с индивидуальными решениями
- Широкий доступ к разделительной комнате
Дополнительная поворотная осьНеограниченные возможности зажима
Модульная ось C на столе открывает новые возможности для точного позиционирования сложных компонентов. Запатентованное решение комбинированных поворотных осей устраняет необходимость трудоемкой переустановки и использования дополнительных зажимных инструментов.
Режущий робот QCUT 600 BOT
Резка без ограничений
1. Эргономичная панель управления
- Большой 12,1-дюймовый сенсорный TFT-дисплей
- Два джойстика для ручного управления
- Выдвижной дисплей обеспечивает четкую работу
2. Дополнительная ось вращения
ось C
- Диапазон вращения макс. 360°
- Модульно съемная поворотная ось
- Возможность зажима может быть индивидуально расширена с помощью токарного патрона или других зажимных устройств.
3. Прочный корпус машины
- Со встроенным рециркуляционным охлаждением и автоматической центральной смазкой
4. Большой машинный стол
- Оси можно точно позиционировать и фиксировать без вибраций в процессе резки.
- Диаметр: 600 мм
- Грузоподъемность: 150 кг
- Ход: оси X/Z: 550 мм
5. Боковая дверь
- Поворотная боковая дверца для свободного доступа в режущую камеру
- Возможна замена режущего диска через боковую дверцу
6. Автоматическое измерение отрезного круга
- Динамическая регулировка параметров резки для достижения оптимальных результатов
- Идеальное использование пространства для резки благодаря инновационной поперечной подаче с помощью поворотного рычага
7. Ось вращения
ось B
- Диапазон вращения 360°
- Диапазон поворота с комбинированной осью C 200°
- Точность позиционирования: ±0,1°
Свободная доступность
Для больших заготовок
Крупные компоненты можно размещать непосредственно с помощью вилочного погрузчика или крана через широкую раздвижную дверь.
| Рабочий диск | up to ø 610 mm / 24“ |
| Максимальная глубина среза отрезного диска | 244 mm (cutting wheel ø 610 mm) |
| Размер фланца крепления диска | ø 32 / 40 mm |
| Перемещение по оси X автоматическое | 550 мм |
| Перемещение по оси Y автоматическое | 360 мм |
| Движение по Z-оси автоматическое | 550 мм |
| Прецизионная ось Z | 0,1 mm |
| B-ось | 4 axes: 360° 5 axes: 200° |
| C-ось | 4 axes: - 5 axes: 360° |
| Стол | ø 600 mm, stainless |
| Т-образный паз | 12 мм |
| Скорость | variable 1000 - 2400 rpm |
| Мощность привода (основной привод) | 15 kW, S1 |
| Потребляемая мощность | 30 кВА |
| Габариты Ш х В х Г | 1640 x 2200 x 1480 mm |
| Вес | approx. 1600 kg (depends on equipment) |
