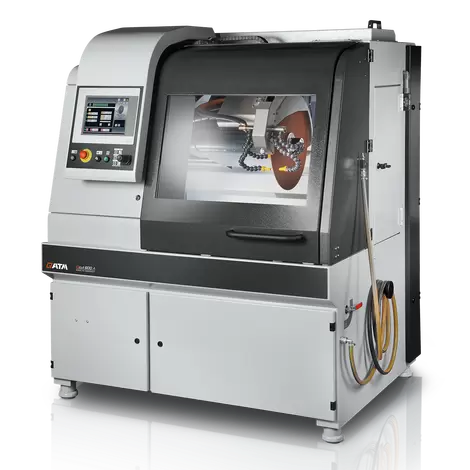

Отрезной станок QCUT 600 A
Основной двигатель с системой водяного охлаждения мощностью 15 кВт встроен в поворотный рычаг, движение отрезного диска по Z-оси может достигать скорость до 80мм/сек за счет наличия быстрого запуска высокодинамичного привода осей. С совершенно новым подходом с автоматическим механизмом подачи по Z-оси через поворотный рычаг, достигается оптимально удобное использование отрезной камеры. За счет установки защиты отрезного диска во время последовательности вертикальных отрезов отрезная способность существенно увеличивается. Большая передняя откидная дверь с замком безопасности обеспечивает доступ к отрезному столу станка с продольными и поперечными Т-образными пазами. Боковая дверь позволяет легко и удобно менять отрезной диск, если Z-ось находиться в строгом правом положении. Система охлаждения и автоматическая система смазки интегрированы в прочный сварной стальной корпус отрезного станка.
Преимущества оборудования
- Автоматическое горизонтальное движение (X-ось) и вертикальное перемещение (Y-ось) до 80ммм/сек за счет высоких оборотов мотора на быстром ходу.
- Автоматическая поперечная подача отрезного диска (Z-ось)
- Многопозиционный процесс резки (МПР)
- Параллельно движущийся кожух отрезного диска увеличивает отрезную способность
- Большой отрезной стол с Т-образыми гайками крест-накрест и продольными.
- Большая раздвижная и боковая дверь для оптимального доступа к отрезной камере с замком безопасности во время работы диска.
- Раздвижная дверь с большим смотровым окном из устойчивого к царапинам стекла
- Сенсорный дисплей управления с помощью программного обеспечения QATM
- Возможность сохранения неограниченного количества программ с установкой пароля, обновление и резервное копирование с помощью USB-разъема.
- Оптика по типу смартфона для удобного составления компактной последовательности циклов резки с шагами позицонирования и режимами резки с сменой (глубина, резка, по-диагонали, толщина и сегментная резка).
- Сочетание произвольных позиций для резки позволяет проводить последовательные резки в различной последовательности
- Регулируемая импульсная и пилообразная резка
- Сила резки связана с регулировкой подающего устройства и контролем сближения на небольшой сокрости
- Возможность регулировки скорости
- Ручное управление по всем осям с помощью джойстика
- Включая вал отрезного диска с компенсационным кольцом и освещением отрезной камеры
- Легкооткручивающаяся гайка
- Доступен широкий выбор различных зажимных устройств и систем
- Интегрированный 15 кВт двигатель с водяным охлаждением
- Автоматическая система смазки (6 бар)
- Корпус из прочной стальной конструкции, с порошковым покрытием
| Рабочий диск | до ø 600 мм/24" |
| Макс. отрезная способность | ø 244 мм |
| Максимальная глубина среза отрезного диска | 190 мм (отрезной диск ø 500 мм) |
| Размер фланца крепления диска | ø 32/40 мм |
| Перемещение по оси X автоматическое | 550 мм |
| Перемещение по оси Y автоматическое | 360 мм |
| Движение по Z-оси автоматическое | 550 мм |
| Прецизионная ось Z | 0,1 мм |
| Габариты стола ШхГл | 750 x 600 мм, нержавеющая сталь |
| Т-образный паз | 12 мм |
| Скорость | Регулируемая скорость 1000-2400 об/мин |
| Мощность привода (основной привод) | 15 КВт S1 |
| Потребляемая мощность | 30 кВА |
| Габариты ШхВхГл | 1488 x 1960 x 1477 мм |
| Вес | ~ 1600 кг в зависимости от комплектации прибора |
