ОТРЕЗНОЙ СТАНОК QCUT 500 A, QATM

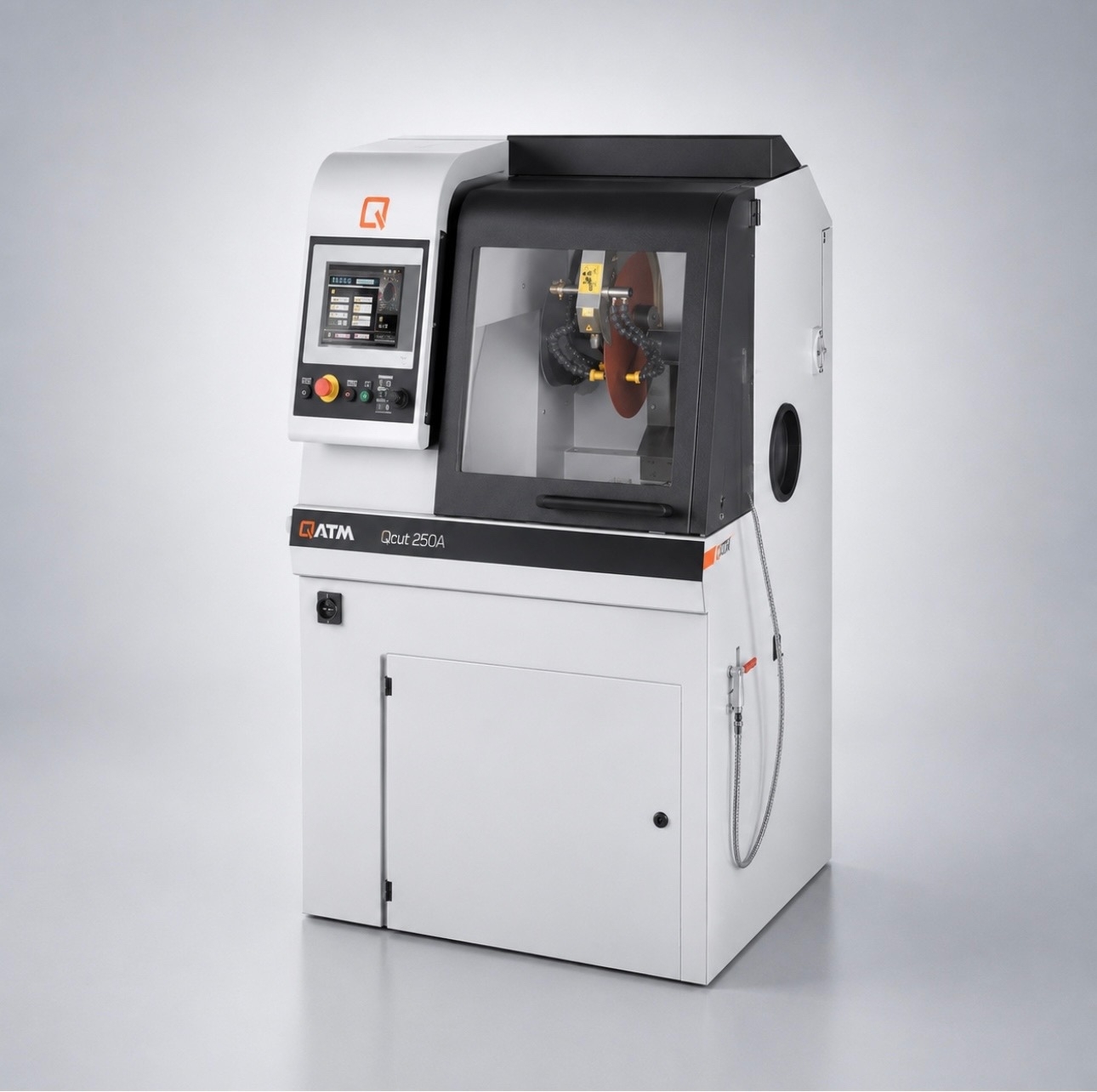

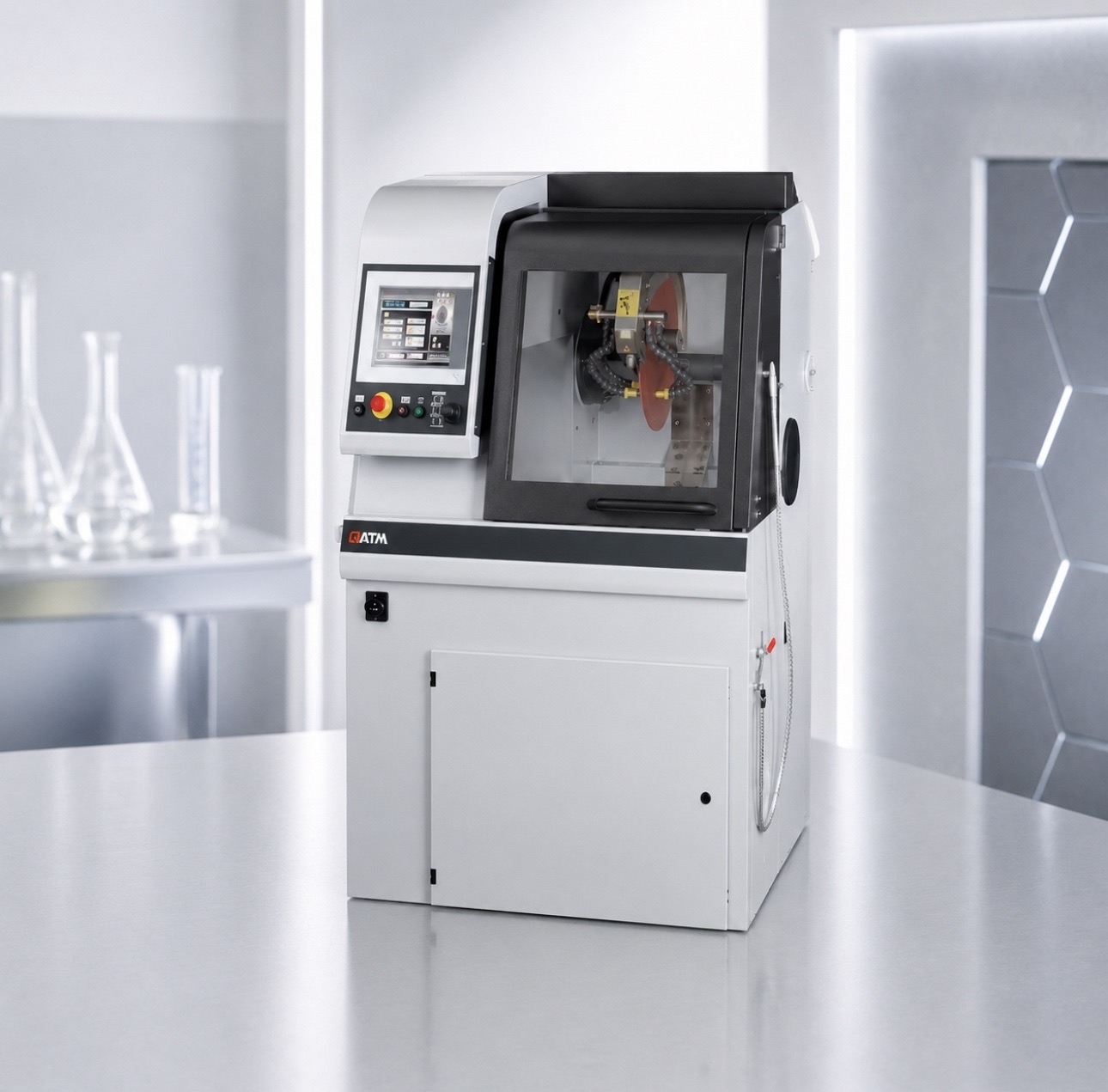

Универсальный отрезной станок для влажной резки Qcut 500 A (BRILLANT 275) отвечает самым высоким требованиям по доступности пространства и возможностей для резки с инновационной концепцией дизайна, управления и эксплуатации. Компактные последовательности программ легко сохраняются и управляются с помощью дисплея с сенсорным экраном.

Производитель: QATM Германия

ЗАПРОСИТЬ СТОИМОСТЬ

Наиболее мощный отрезной станок в линейке, предназначенный для высокоскоростной резки крупногабаритных и длинномерных деталей. Оснащён высокодинамичным приводом (до 80 мм/с), автоматическим движением по осям X, Y и поперечной подачей диска (ось Z). Поддерживает многопозиционную обработку (МПР) — одновременную резку нескольких заготовок.

Управление — через 12,1" сенсорный экран с ПО QATM и джойстик. Корпус из порошково-окрашенного алюминия, стол из нержавеющей стали (нагрузка до 120 кг). Большая раздвижная и боковая двери с замком безопасности обеспечивают удобный доступ в камеру. В базовой комплектации — зажимные устройства Qtool 80–250, доступны другие системы зажима.

ПРЕИМУЩЕСТВА ОБОРУДОВАНИЯ

Автоматическое движение по горизонтали по Х-оси
Вертикальное движение (Y-ось)
Автоматическая подача поперечная отрезного диска (Z-ось) обратите внимание на варианты исполнения оборудования
Высокодинамичный привод до 80ммм/сек
Многопозиционный процесс резки (МПР)
Увеличенная производительность резки за счет установки предохранителя отрезного диска во время вертикальной резки.
Контроль силы резки
Регулируемая подача импульсной резки
Возможность регулировки скорости
Включая вал отрезного диска с компенсационным кольцом
Освещение отрезной камеры светодиодным источником света
Ручное управление по всем осям с помощью джойстика
Сенсорный дисплей управления с помощью программного обеспечения QATM
Оптическое меню навигации для составления последовательных циклов программ с шагами позиционирования и режимами резки.
Возможность сохранения неограниченного количества программ с установкой пароля, обновление и резервное копирование с помощью USB-разъема.
Дистанционное обслуживание/ поддержка доступна через контроллер (isdn-соединение с маршрутизатором требуется регистрация на сайте).
Большая раздвижная и боковая дверь для оптимального доступа к отрезной камере с замком безопасности во время работы диска.
Раздвижная дверь с большим смотровым окном из устойчивого к царапинам стекла
Опции: лазерная разметка, центрифуга
Легкооткручиваюащаяся гайка

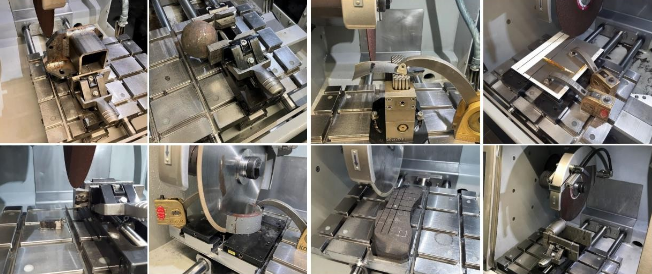

Доступен широкий выбор различных зажимных устройств и систем
Автоматическая система смазки (6 бар)
Прочный алюминиевый корпус с порошковым покрытием
Боковые отверстия слева и справа для габаритных деталей

Технические характеристики

Рабочий диск	до ø 508 мм / 20"
Макс. отрезная способность	ø 190 мм
Перемещение по оси X автоматическое	420 мм
Перемещение по оси Y автоматическое	280 мм
Движение по оси Z автоматическое и ручное (опция)	200 мм
Прецизионная ось Z	0,1 мм
Т-образный паз	12 мм
Скорость вращения диска, об/мин	регулируемая 1000-2800 / 1000-2400 об/мин
Скорость перемещения по осям, мм/сек	0,001 - 50 мм/сек
Потребляемая мощность	30 кВА

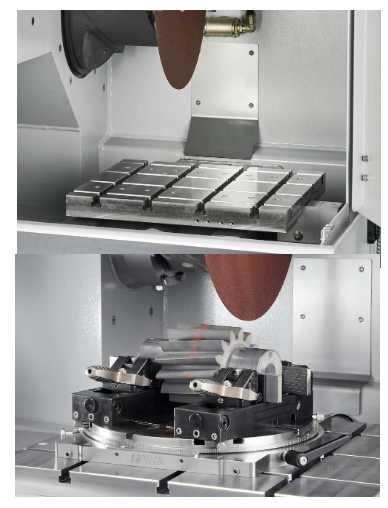

Рабочий стол с осью Z (Ш x Г)	550 x 500 мм, нержавеющая сталь
Рабочий стол без оси Z (Ш x Г)	700 x 500 мм, нержавеющая сталь
Мощность привода (основной привод)	15 кВт, режим S1 (продолжительный)
Посадочный диаметр круга	ø 32/40 мм

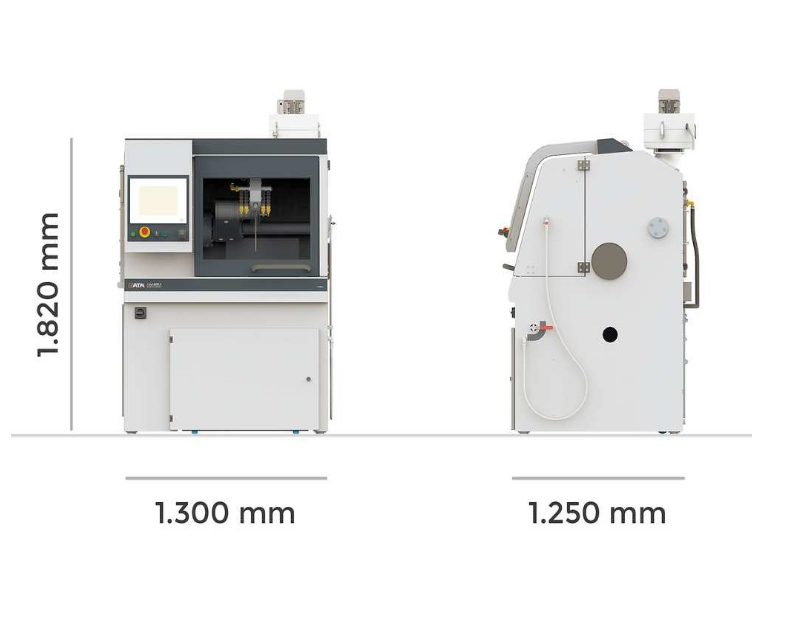

Габариты ШхВхГ	1300 x 1820 x 1250 mm
Вес (зависит от оборудования)	~ 1000 kg
Техническая документация на русском языке	наличие
Русифицированное управление	наличие
