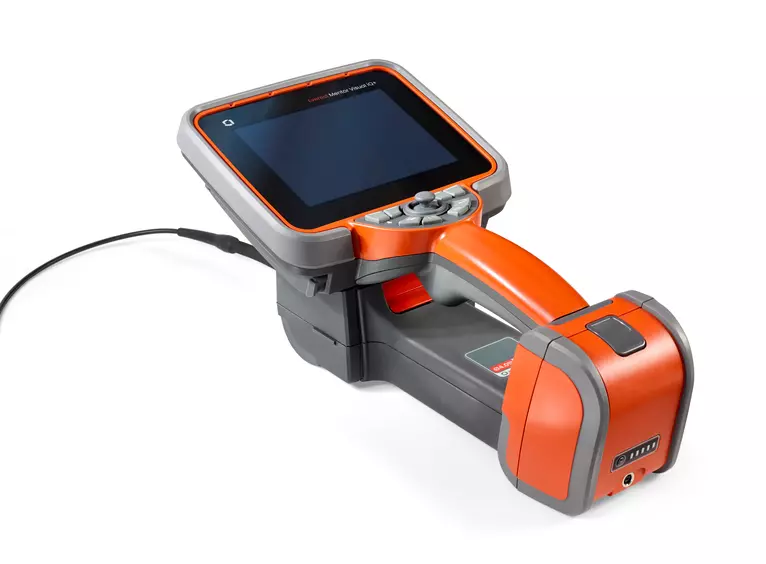

Видеоэндоскоп Mentor Visual iQ+

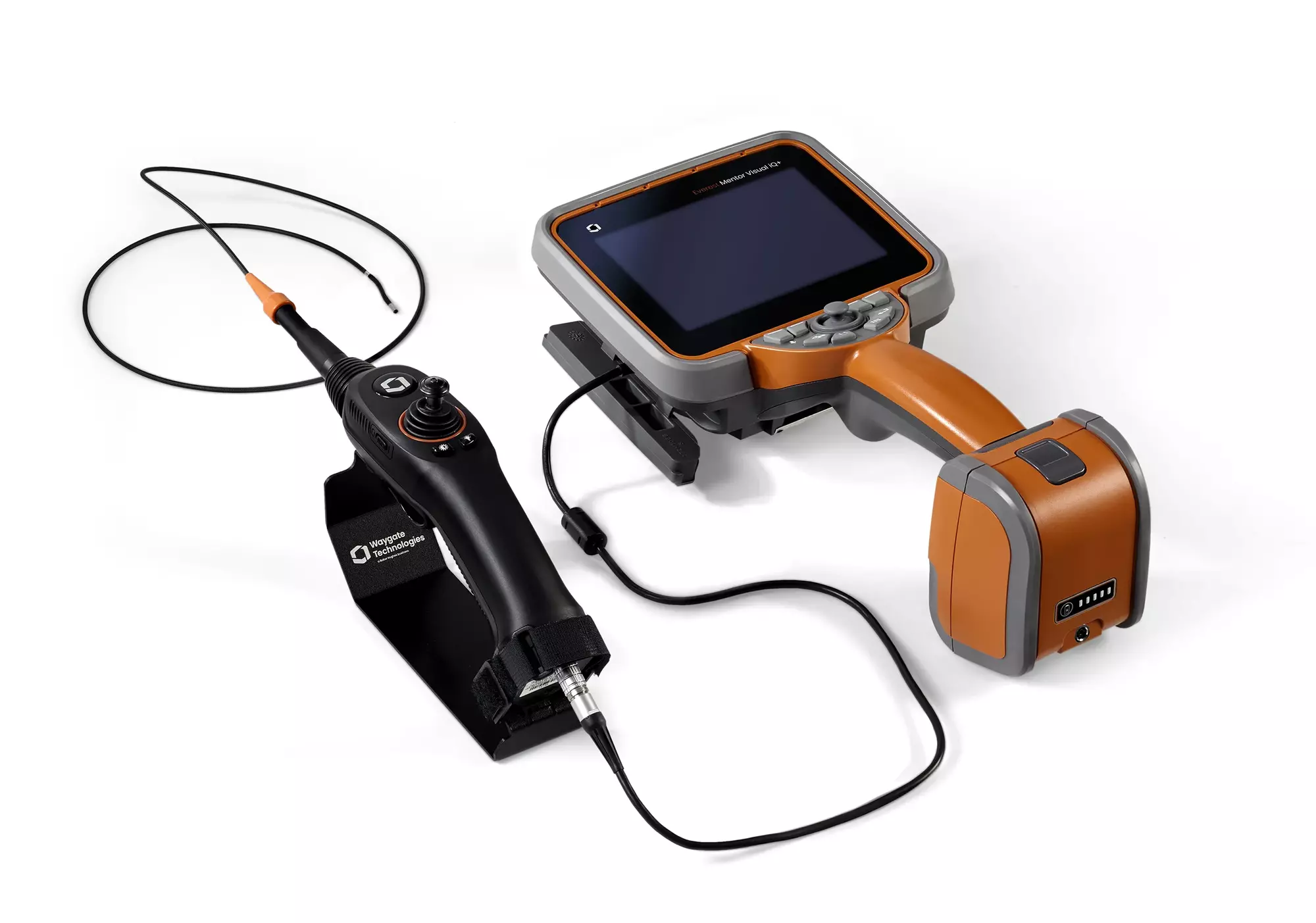

Видеоэндоскоп Mentor Visual iQ+ VideoProbe™ отличается модульной архитектурой — в нём предусмотрены сменные зонды разных диаметров и конфигураций. Благодаря этому система эффективно применяется в аэрокосмической, энергетической и иных промышленных отраслях.
| START | Базовый пакет: 40 ГБ, меню-инспекции, базовые измерения, 90 дней аналитики |
| ENHANCE | START + сменные зонды, 80 ГБ, HD, Turning Tool 2.0, аналитика на 1 год. |
| PRO | ENHANCE + 160 ГБ, аналитика на 2 года, все опции измерений (POD). |
Ключевые достоинства и функциональные особенности устройства:
-
Управление голосом. Даёт возможность выполнять основные операции (например, сохранять кадры или регулировать яркость) без задействования рук.
-
Интеллектуальная аналитика. В систему встроены продвинутые ИИ‑инструменты:
-
Gas Power‑assist — позволяет в режиме реального времени выявлять и классифицировать дефекты в газовых турбинах.
-
Счётчик лопаток — автоматически подсчитывает и отслеживает лопатки турбин.
-
Поддержка сторонних моделей (в том числе решений Air Innovations для авиадвигателей).
-
Возможность интеграции пользовательских алгоритмов анализа.
-
-

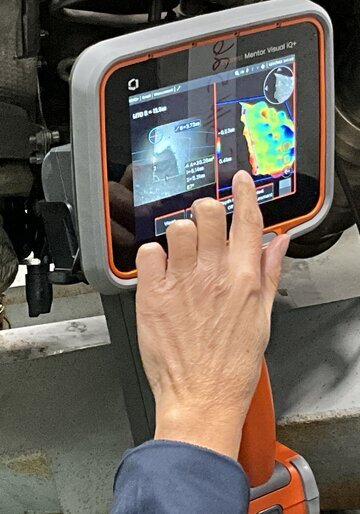

Технологии 3D‑измерений. Обеспечивают высокоточную оценку геометрии объектов:
-
Real3D™ — формирует полноценную 3D‑модель исследуемой поверхности.
-
Live‑Stereo — повышает точность стереоизмерений и снижает влияние перемещений зонда на результат.
-
Фазовое 3D‑измерение — применяет структурированный свет для получения детальных метрических данных.
-
-
Удобство эксплуатации и высокая производительность. Конструкция продумана для интенсивной работы:
-
Встроенная память объёмом до 160 ГБ с автоматической синхронизацией данных в облаке.
-
Поворотный инструмент Turning Tool 2.0, интегрированный в систему.
-
Технология far field audio (микрофон и динамик) — обеспечивает полностью беспроводное взаимодействие.
-
Функция горячей замены аккумулятора — позволяет менять батарею без отключения устройства.
-
-
Превосходное качество визуализации. Достигается за счёт:
-
Технологии TrueSight — гарантирует чёткость и детализацию изображения.
-
Видеосъёмки с частотой 60 кадров в секунду.
-
Функций HDR и DarkBoost — оптимизируют картинку при работе в условиях сложного освещения или в затемнённых зонах.
-
-
Интеграция с экосистемой InspectionWorks. Облачная платформа служит единым центром управления инспекциями: в ней можно хранить данные, формировать отчёты, управлять алгоритмами автоматического распознавания дефектов (ADR).
-
Надёжность и устойчивость к внешним воздействиям. Корпус соответствует военным стандартам MIL‑STD‑810H и MIL‑STD‑461G, а степень защиты IP65 обеспечивает устойчивость к пыли и брызгам воды.
|
Характеристика |
Значение |
||
| Рабочая температура: | |||
| Наконечник | От -25°C до 100°C (от -13°F до 212°F). Снижение артикуляции ниже 0°C (32°F) | ||
| Система | От -25° до 46°C (от -13°F до 115°F). ЖК-дисплей может потребовать прогрева при температуре ниже 0 °C (32°F). | ||
| Температура хранения | От -25° до 60°C (от -13°F до 140°F) | ||
| Относительная влажность | Не более 95%, при комнатной температуре | ||
| Водонепроницаемость | Вставная трубка и наконечник до 14,7 фунтов на квадратный дюйм (1 бар, 10,2 м H2O, 33,5 фута H2O) | ||
| Опасные среды | Не предназначены для использования во взрывоопасных средах | ||
| Камера: | |||
| Диаметр зонда | 4,0 мм (0,16 дюйма), 6,1 мм (0,24 дюйма), 8,4 мм (0,33 дюйма) | ||
| Датчик изображения | 1/6” Цветная ПЗС-камера SUPER HAD™ (6,1 мм, 8,4 мм) 1/10” (4,0 мм) | ||
| Разрешение | Стандартное разрешение - 440 000 пикселей Высокое разрешение - приблизительно 1 228 800 пикселей |
||
| Корпус | Титан | ||
| Устройство: | |||
| Габаритные размеры устройства | 17,1 x 19,7 x 38,1 см (6,75 ” x 7,75” x 15”) | ||
| Габаритные размеры кейса (маленький, стандартный) | 35,0 × 54,5 × 23,0 см (13.78” × 21.46” × 9.05”) | ||
|
Габаритные размеры футляра (большой, опционально)
|
57,2 × 56,3 × 41,2 см (22.52” × 22.16” × 16.22”) | ||
|
Масса устройства
|
В небольшом кейсе с содержимым: 10,2 кг (22,4 фунта). В большом футляре с содержимым: 19,6 кг (43,2 фунта). Без футляра: система 6120 - 3,0 кг (6,7 фунтов); система 6110 - 4,0 кг (8,7 фунтов) |
||
|
Конструкция
|
Корпус из магния и поликарбоната со встроенными эластомерными накладками |
||
|
ЖК-монитор
|
(6,5”) с активной матрицей XGA, цветной ЖК-дисплей, читаемый при дневном свете, с многоточечным емкостным дисплеем с оптической связью. Сенсорный экран Gorilla Glass™ |
||
|
Контроллер
|
Джойстик с поворотом на 360° All-Way®, доступ к меню и навигации |
||
|
Набор кнопок
|
Обеспечивает доступ к пользовательским функциям, измерениям и цифровым функциям |
||
|
Аудио
|
Встроенный микрофон и динамик с функцией шумоподавления, поддержка внешних устройств USB/Bluetooth |
||
|
Внутренняя память
|
SSD-накопителя объемом 40/80/160 ГБ для пользовательского хранилища (объем зависит от модели) |
||
|
Порты данных
|
Два порта USB 3.0 типа "A", один порт USB 3.0 типа micro "B" |
||
|
Видеовыходы
|
HDMI |
||
|
Регулировка яркости
|
Автоматическая и переменная |
||
|
Тип подсветки
|
Белая светодиодная |
||
|
Длительная экспозиция
|
Автоматическая – до 16 секунд |
||
|
Баланс белого
|
Установлен на заводе-изготовителе или настраивается пользователем |
||
|
Адаптер Wi-Fi
|
802.11a/b/g/n, 2x2 |
||
| Адаптер Bluetooth |
Bluetooth 4.0 |
||
| Диапазоны рабочих частот и выходная мощность |
Смотрите руководство, Приложение O, стр. 131 |
||
|
Модуляции
|
DSS, OFDM |
||
|
Питание: |
|||
|
Литий-ионный аккумулятор
|
10.8V (nominal), 74.52Wh, 6.9Ah |
||
|
Поддержка питания: |
|||
|
Переменный ток
|
100-240 В, 50-60 Гц, Среднеквадратичное значение <1,5А |
||
|
Постоянный ток
|
18 В 3,34 А |
||
|
Соответствие стандартам и классификациям: |
|||
|
MIL-STD-810H
|
Секция Экологических Испытаний Министерства Обороны США 501.7, 502.7, 506.6, 507.6, 509.7, 510.7, 511.7, 514.8, 516.8, 521.4 |
||
|
MIL-STD-461G
|
Министерство Обороны США - Электромагнитные помехи RS103 - НАД ПАЛУБОЙ; RE102 - ПОД ПАЛУБОЙ |
||
|
Соответствие стандартам
|
EMC: Группа 1, класс B: EN61326-1, KSC9832, KSC9835; Безопасность: UL/IEC/EN/CSA-C22.2: 61010-1, UN/DOT 38.3 T1-T8, IEC62133 |
||
|
Степень пылевлагозащиты
|
IP65 (в собранном виде) |
||
|
Программное обеспечение: |
|||
|
Операционная система
|
Встроенная многозадачная операционная система |
||
|
Пользовательский интерфейс
|
Меню, управляемое программируемыми кнопками; навигация осуществляется с помощью экрана, джойстика или голоса |
||
|
Файловый менеджер
|
Встроенный файловый менеджер поддерживает следующие операции: копирование, вырезание, создание, переименование, удаление, фильтрация и сортировка. USB и внутренняя флэш-память. Совместное использование (передача) данных на подключенные локальные мобильные устройства поддерживается бесплатным приложением InspectionWorks Connect для iOS и Android. Общий доступ (передача) к облаку по Wi-Fi поддерживается через InspectionWorks Insight. |
||
|
Аудиоданные
|
В формате AAC (.m4a), совместимом с ПК |
||
|
Управление изобраением
|
Инвертирование, Инверсия+, Адаптивное шумоподавление, Коррекция искажений, Освещение, яркость, Длительная экспозиция, Одиночный просмотр, Масштабирование (5-кратный цифровой), Захват и воспроизведение изображения |
||
|
Цифровой зум
|
Непрерывный (5-кратный) |
||
|
Формат изображений
|
Bitmap (.BMP), JPEG (.JPG) |
||
|
Формат видео
|
MPEG4 AVC /H.264 (.MP4) |
||
|
Текстовые аннотации
|
Встроенный полноэкранный генератор наложения текста |
||
|
Графические аннотации
|
Пользовательское размещение стрелок |
||
|
Контроль артикуляции
|
Выбираемое управление поворотом и сохранением артикуляции; “Home” - в нейтральное положение вперед |
||
|
Обновление ПО
|
Можно обновить с помощью USB ThumbDrive® или Wi-Fi |
||
|
Доступные языки
|
Английский, Китайский (традиционный, упрощенный), Чешский, Голландский, Финский, Французский, Немецкий, Венгерский, Итальянский, Японский, Корейский, Польский, Португальский, Русский, Испанский, шведский и Турецкий |
||
|
Программное обеспечение
|
Menu Directed Inspection (MDI) помогает инспекторам в процессе проверки, дает интеллектуальные имена файлам и создает отчеты о проверке, совместимые с MS Word® и PDF. Inspection Manager (IM) - это компьютерный и облачный программный инструмент, который можно использовать для повторного измерения и полной обработки изображений, полученных с помощью Mentor Visual iQ. |
||
|
Голосовое управление
|
Голосовое управление использует любой доступный аудиовход (встроенный микрофон, USB или Bluetooth). Вся обработка звука выполняется локально на бороскопе, и аудиозаписи никогда не сохраняются и не передаются (за исключением случаев, когда во время сеанса голосовой команды выполняется запись видео без звука или аудио-аннотация). |
||
|
Языки голосового управления
|
Английский (американский, австралийский, британский, индийский), французский, немецкий |
||
| Размеры зонда: | |||
| Диаметр | Доступная длина | ||
| 4.0 мм (0.15”) | 2.0, 3.0 м (6.6, 9.8 ft.) | ||
| 6.1 мм (0.24”) | 2.0, 3.0, 3.5, 4.5, 6.0, 10.0 м (6.6, 9.8, 11.5, 14.8, 19.7, 32.8 ft.) | ||
| 6.2 мм (0.244”) | 3.5 (11.5 ft.) | ||
| 8.4 мм (0.33”) | 2.0, 3.0, 4.5, 6.0, 10.0 м (6.6, 9.8, 14.8, 19.7, 32.8 ft.) | ||
Доступны зонды до 30 м. Для получения более подробной информации свяжитесь с вашим торговым представителем.
| Артикуляция объектива: | |||
| Длина вводимого зонда | Артикуляция | ||
| 2 м - 4.5 м | Вверх/вниз на 160° мин, влево/вправо на 160° мин | ||
| 6м - 10 м | Вверх/вниз на 140° мин, влево/вправо на 140° мин | ||
Примечание: Типичная артикуляция превышает минимальные технические требования
