Видеоэндоскоп Everest Mentor Flex VideoProbe™

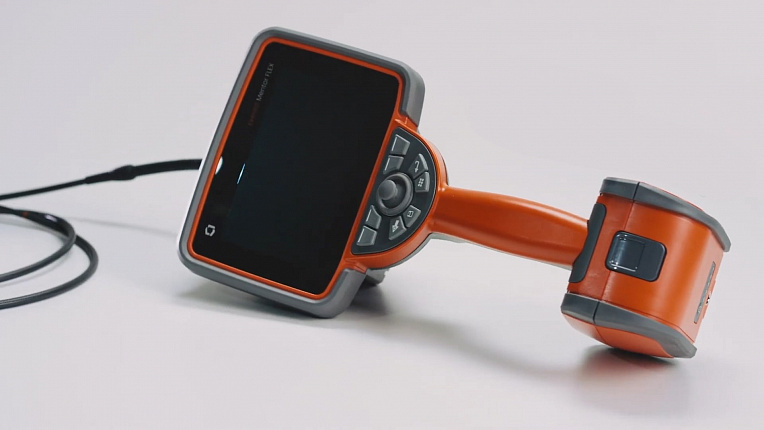

Everest Mentor Flex — промышленный видеоэндоскоп нового поколения, в котором реализованы передовые решения для визуального контроля.
Устройство объединяет портативность с надёжностью, соответствующей требованиям военного уровня, и оснащено широким ассортиментом сменных зондов — они различаются по диаметру и другим параметрам. Кроме того, видеоэндоскоп функционирует как измерительный прибор за счёт поддержки 3D‑измерений.
Прибор включён в реестр средств измерений.
Устройство объединяет портативность с надёжностью, соответствующей требованиям военного уровня, и оснащено широким ассортиментом сменных зондов — они различаются по диаметру и другим параметрам. Кроме того, видеоэндоскоп функционирует как измерительный прибор за счёт поддержки 3D‑измерений.
Прибор включён в реестр средств измерений.
Производитель: Waygate Technologies
Основные особенности видеоэндоскопа Everest Mentor Flex:

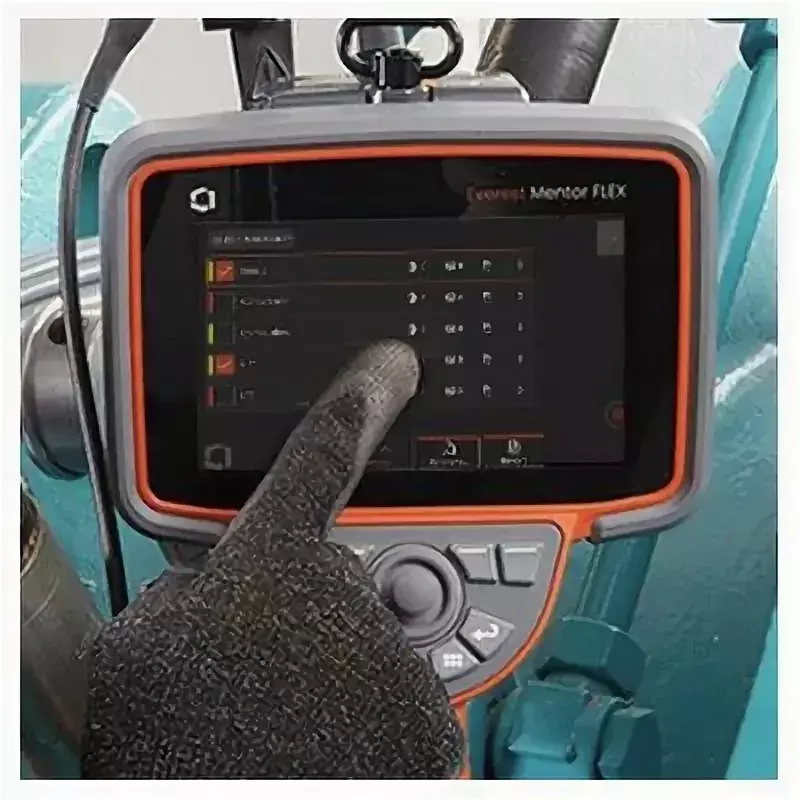

Действительно удобное, интуитивно понятное управление
- Виртуальная клавиатура для более быстрого добавления комментариев.
- Многоточечный сенсорный экран позволяет выполнять жесты масштабирования, прокрутки и панорамирования.
- Функция MDI (Menu Directed Inspection, Контроль с помощью меню), доступная на 14 языках, ускоряет рабочий процесс благодаря функциям автоматической маркировки в процессе проведения контроля, логически присваивает имена файлам и создает отчеты в формате MS Word® и PDF.
- Беспроводная передача потокового видео и фото на устройства iOS и Android с помощью приложения InspectionWorks
Изображения высочайшего качества.
- Широкий сенсорный дисплей XGA 5,8 дюймов с улучшенной яркостью и углами обзора позволяет вам видеть больше, что повышает вероятность обнаружения.
- Подсветка темных зон оценивает содержимое мест контроля и осуществляет интеллектуальное регулирование уровней цифрового осветления более темных зон
- Коррекция искажения при использовании оптики с широким углом обзора
Удобная и точная функция 3D измерения.
3D стерео измерения с возможностью построения облака точек поверхности обнаруженного дефекта
Точность управления движением
- Легкое и надежное управление движением.
- Модернизированная конструкция шарнирного сочленения, соответствующая характеристикам мощных двигателей рулевого управления.
Повышенная мобильность
- Легкий, портативный и эргономичный дизайн.
- Сконструирован в сверхпрочном магниевом корпусе военного класса (IP65).
- Прошел испытания сторонней организации.
Рабочая температура
|
Объектив |
-25ºC – 100ºC (-13ºF – 239ºF). Снижение управляемости движением при температуре ниже 0ºC (32ºF) |
|
Система |
-25º – 46ºC (-13ºF – 115ºF). ЖК-дисплею может потребоваться время для прогрева при температуре ниже 0ºC
(32ºF).
|
|
Температура хранения |
-25º – 60ºC (-13ºF – 140ºF)
|
|
Относительная влажность |
Не более 95 %, без конденсации
|
|
Водонепроницаемость |
Зонд и камера
до 14,7 фунтов на кв. дюйм (1 бар, 10,2 м водяного столба, 33,5 фута водяного столба)
|
Камера
|
Диаметр зонда |
3,9 мм (0,15 дюйма), 4,0 мм (0,16 дюйма), 6,1 мм (0,24 дюйма), 8,4 мм (0,33 дюйма)
|
|
Датчик изображения |
Цветная ПЗС-камера SUPER HAD™ 1/6 дюйма (6,1 мм, 8,4 мм), 1/10 дюйма (3,9 мм, 4,0 мм)
|
|
Количество пикселей |
440 000 пикселей |
|
Корпус |
Титан
|
Система
|
Размеры системы |
13,7 x 19,7 x 38,1 см (5,4 x 7,2 x 15 дюймов)
|
|
Размеры кейса |
Малый кейс 35,0 x 54,5 x 23,0 см (13,78 × 21,46 × 9,05 дюйма)
Большой кейс 57,2 x 56,3 x 41,2 см (22,52 x 22,16 x 16,22 дюйма)
|
|
Масса системы |
В малом кейсе с содержимым: 10,2 кг (22,4 фунта) Без кейса: система – 2,50 кг (5,5 фунта)
|
|
Конструкция |
Корпус из магния и поликарбоната со встроенными эластомерными амортизаторами
|
|
ЖК монитор |
Встроенный (5,8 дюйма) трансфлективный пропускающий цветной ЖК-дисплей TFT WXGA с технологией
Advanced Wide View (AWV) с оптически соединенным емкостным многоточечным сенсорным экраном из
стекла Gorilla® Glass
|
|
Управление джойстиком |
Поворот дистальной части зонда на 360º с технологией All-Way®, доступ к меню и навигация
|
|
Набор кнопок |
Доступ к пользовательским функциям, измерениям и цифровым функциям
|
|
Внутренняя память |
32 ГБ
|
|
Порты ввода-вывода данных |
Два порта USB 2 host «A»
|
|
Видеовыход |
HDMI
|
|
Регулировка яркости |
Автоматическая и регулируемая
|
|
Тип подсветки |
Белый светодиод
|
|
Длительная экспозиция |
Автоматическая, до 16 секунд
|
|
Баланс белого |
Заводские или пользовательские настройки
|
|
Wi-Fi адаптер |
802.11a/b/g/n, 2x2 A WLAN
|
|
Модуляции |
DSSS (расширение спектра методом прямой последовательности), OFDM (мультиплексирование с
ортогональным частотным разделением каналов)
|
Блок питания
|
Литий-ионная аккумуляторная батарея |
3 часа работы, 10,8 В (номинальное напряжение), 73 Вт⋅ч, 6,8 А·ч
|
Ток
|
Переменный ток |
100-240 В перем. тока, 50-60 Гц, среднее квадратическое < 1,5 A
|
|
Пост. ток |
18 В, 3,34 A
|
Соответсвие стандарам и классификация
|
MIL-STD-810H |
Стандарт Министерства обороны США по испытаниям в условиях окружающей среды, разделы 501.7, 502.7,
506.6, 507.6, 509.7, 510.7, 511.7, 514.8,
516.8, 521.4
|
|
MIL-STD-461G |
Министерство обороны США – Электромагнитные помехи RS103, RE102 – НАДПАЛУБНОЕ ОБОРУДОВАНИЕ
|
|
Соответствие стандартам |
Группа 1, класс A: EN61326-1, UL, IEC, EN CSA-C22.2:61010-1, UN/DOT T1-T8
|
|
Степень защиты |
IP65
|
Программное обеспечение
|
Операционная система |
Встроенная многозадачная операционная система
|
|
Пользовательский интерфейс |
Управление с помощью меню и программных кнопок; навигация по меню с помощью сенсорного экрана
или джойстика
|
|
Файловый менеджер |
Встроенный файловый менеджер поддерживает следующие операции с файлами и папками:
копирование, вставка, создание и удаление. USB и внутренняя флеш-память
|
|
Настройка изображения |
Яркость, инверсия, инверсия+, коррекция искажений, подсветка темных зон, цветовая
насыщенность, освещение, длинная экспозиция, блокировка съемки, одиночный снимок,
увеличение (5-кратное цифровое), захват и вызов изображения
|
|
Цифровое масштабирование |
Непрерывное (5-кратное)
|
|
Форматы изображений |
JPEG (.JPG)
|
|
Формат видео |
MPEG4 AVC /H.264 (.MP4)
|
|
Запись видео |
Частота кадров: 60 кадров в секунду
|
|
Текстовое аннотирование |
Встроенный генератор полноэкранного наложения текста
|
|
Графическое аннотирование |
Размещение стрелок пользователем
|
|
Управление дистальной частью зонда |
Выбираемое пользователем управление или управление с фиксацией положения по технологии Steer-and-
stay; возврат зонда в исходное нейтральное переднее положение
|
|
Обновления программного
обеспечения
|
Возможность обновления в полевых условиях по беспроводной связи или через USB-накопитель
|
|
Локальное подключение
InspectionWorks
|
Проводная или беспроводная передача файлов и потокового видео на iPad или iPhone
|
|
Языки |
Английский, арабский, китайский, чешский, голландский, финский, французский, немецкий, венгерский,
итальянский, японский, корейский, польский, португальский (Бразилия), русский, испанский, шведский,
турецкий, тайваньский
|
|
Прикладное программное
обеспечение
|
Программное обеспечение контроля с помощью меню интуитивно направляет дефектоскопистов в
процессе проведения контроля, автоматически присваивает имена файлам и создает отчеты о
результатах контроля, совместимые с MS Word® и PDF.
Программное обеспечение Inspection Manager позволяет осуществлять просмотр, аннотирование и
повторное измерение изображений на ПК.
|
